Original iPhone 16 Pro Max Ladebuchse USB-C – Reparaturset mit Y000-Bit & Werkzeug

Dein 16 Pro Max lädt nur, wenn das Kabel genau richtig liegt?

Zwei Jahre Kabel rein, Kabel raus, dazu Taschenstaub und das Gewicht eines hängenden Ladekabels im Auto: Die Buchse des iPhone 16 Pro Max hält viel aus, aber irgendwann geben die Kontakte nach. Erst lädt das iPhone langsamer, dann nur noch mit leichtem Druck nach oben, am Ende gar nicht mehr. Für 26,90 € bekommst du hier die Original-Buchse samt Werkzeug und tauschst sie selbst, statt ein Vielfaches in der Werkstatt zu zahlen.

Selbsttest in drei Schritten

• Buchse ausleuchten: Sitzt hinten ein grauer Filz aus Staub, erst diesen entfernen.
• Kabelloses Laden testen: Funktioniert MagSafe, ist der Akku in Ordnung.
• Kabel am Computer: Wird das iPhone nur sporadisch erkannt, sind die Datenkontakte betroffen.

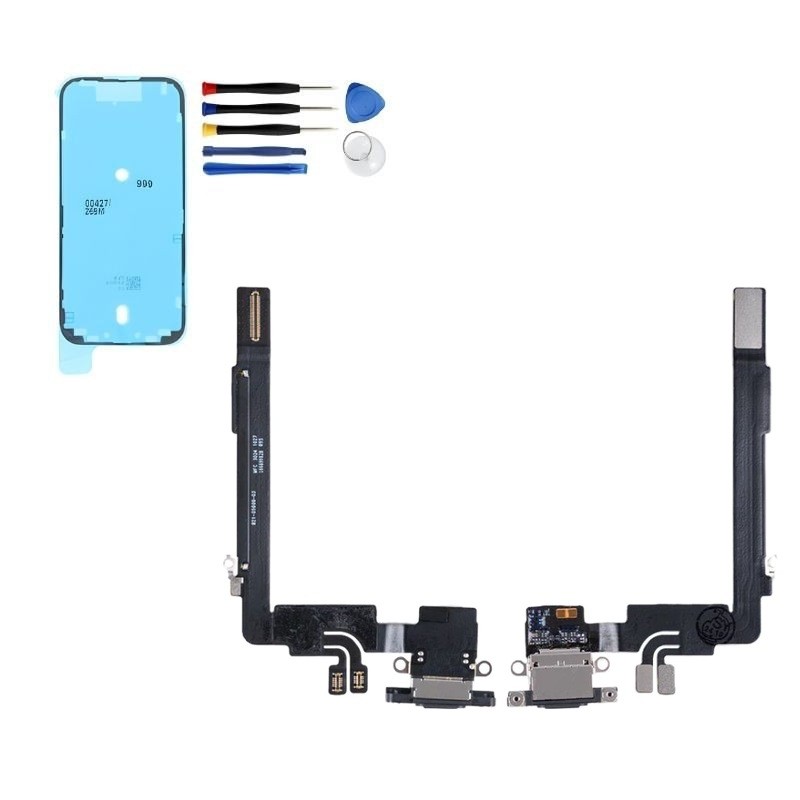

Im Set enthalten

• Original USB-C-Ladebuchse für iPhone 16 Pro Max
• Werkzeugset mit Y000-Bit
• Kleber zum Verschließen der Rückseite
• Neue Dichtungen für Buchse und Mikrofon

Wichtig zu wissen: Für die Buchse öffnest du beim 16 Pro Max die Glasrückseite, nicht das Display. Rückseitenkleber und neue Dichtungen sind im Set. Leg dir nur noch Föhn, Saugheber, Plektren und Isopropanol bereit.

Die Reparatur Schritt für Schritt

1. Akku unter 25 % entladen, ausschalten und die zwei 7,4-mm-Pentalobe-Schrauben unten herausdrehen.
2. Untere Kante der Rückseite anwärmen, Saugheber ansetzen, Plektrum höchstens 3 mm tief einführen und den Kleber rundum lösen. Bei den Lautstärketasten nicht hineinstechen, dort verläuft das Kabel der Rückseite.
3. Rückseite zur Seite klappen. Akkuabdeckung (drei Y000-Schrauben) abnehmen und den Akku trennen, dann die Abdeckung der Rückseite (vier Y000-Schrauben) lösen und das Glas abstecken.
4. Taptic-Engine-Abdeckung abschrauben, das untere Flexkabel lösen und zur Seite biegen, Taptic Engine herausnehmen.
5. Lautsprecher (vier Schrauben, eine davon Y000) und das untere Mikrofon (drei Schrauben) ausbauen.
6. Die zwei 3,3 mm langen Kreuzschrauben der Buchse lösen und die Buchse hinter den zwei schwarzen Haltezapfen hervorhebeln.
7. Neue Buchse einsetzen, ausrichten, verschrauben. Mikrofon mit neuer Dichtung, Lautsprecher und Taptic Engine zurück, Rückseite mit neuem Kleber schließen.

Aha-Tipp: Die Pentalobe-Schrauben als Ausrichthilfe

Die neue Buchse sitzt lose im Rahmen und verrutscht beim Festschrauben gern. Dreh die beiden äußeren Pentalobe-Schrauben vorübergehend von außen ein – sie ziehen die Buchse genau in Position. Dann innen die zwei Kreuzschrauben festziehen und die Pentalobe-Schrauben wieder heraus. Vergisst du das, lässt sich die Rückseite nicht schließen.

Werkstatt-Tipp: Erdungsklammern auf den Schraubdomen

Unter der Buchse sitzen auf beiden Schraubdomen kleine Erdungsklammern. Sie fallen beim Herausnehmen gern ab. Kontrolliere vor dem Einsetzen, ob beide noch da sind, und steck sie so auf, dass sie zur Unterkante des iPhones zeigen. Die Kreuzschrauben sitzen sehr fest – schraub in einem möglichst flachen Winkel, ohne auf den Akku zu drücken.

Wasserschutz

Das iPhone 16 Pro Max ist ab Werk nach IP68 eingestuft. Nach der Reparatur hängt der Schutz am neuen Rückseitenkleber und an der Dichtung von Buchse und Mikrofon. Fürs Spritzwasser beim Abwaschen reicht das, für den See eher nicht.

Für welche Geräte

Ausschließlich für das iPhone 16 Pro Max mit A3084, A3295, A3296 oder A3297. Das kleinere 16 Pro bekommt eine andere Buchse. Die A-Nummer findest du unter Einstellungen › Allgemein › Info nach einem Tipp auf das Modellfeld.

Rechenbeispiel

Der Buchsentausch am iPhone 16 Pro Max kostet in Wien zwischen etwa 80 und 140 €. Die Original-Buchse samt Werkzeug kostet hier 26,90 €.

Zustellung

Dein Paket verlässt unser Lager in Österreich und ist in der Regel nach 1–3 Tagen da. Gratis-Versand gibt es ab 25 € – die Buchse liegt mit 26,90 € knapp darüber.

Häufige Fragen

Bleibt das Display beim 16 Pro Max dran?

Ja. Die Buchse ist von hinten zugänglich, und auch der Akku bleibt im Gerät.

Ist das untere Mikrofon an der Buchse?

Nein, beim 16 Pro Max ist es ein eigenes Bauteil. Du baust es nur aus und mit neuer Dichtung wieder ein.

Welche Schraubendreher brauche ich?

Pentalobe P2, Y000, einen kleinen Kreuzschlitz und einen Standoff-Bit. Der Y000-Bit liegt dem Set bei.

Schaffe ich das als Einsteiger?

Mit Geduld ja. Rechne mit eineinhalb bis zwei Stunden, plus eine halbe Stunde Pressen der Rückseite.

Lädt das iPhone danach wieder mit voller Leistung?

Ja, mit einem USB-C-Netzteil ab 20 W lädt es wieder wie gewohnt schnell. Auch die USB-3-Datenübertragung funktioniert mit passendem Kabel.
